El visor del Mapa urbanístic de Catalunya permet visualitzar el mapa refós del planejament general vigent i la informació urbanística de qualsevol punt del territori.
Entorn de treball:
Barra d'eines: permet accedir a les eines de navegació i obtenir informació sobre el mapa. Està situada a l'esquerra del mapa.
Vista del mapa: mostra el mapa refós del planejament general.
Bloc de control: conté tres pestanyes amb les eines de cerca, el control de capes i la llegenda del mapa. Està situat a la dreta del mapa.
Permet desplaçar-se dinàmicament pel mapa. Cal mantenir clicat el botó esquerra del ratolí i arrosegar el mapa.
Augmenta el nivell de zoom del mapa. Es pot clicar en un punt del mapa o dibuixar un rectangle sobre el mapa.
Redueix el nivell de zoom de mapa.
Permet imprimir el mapa.
Permet mesurar una distància en el mapa a partir de la línia dibuixada. El valor obtingut es mostra en la part inferior de la pestanya de cerca.
Permet mesurar una àrea del mapa a partir del pol•lígon dibuixat. El valor obtingut es mostra en la part inferior de la pestanya de cerca.
Neteja el mapa eliminant les marques de mesura i els elements gràfics(sectors o àmbits) que s'hagin il•luminat prèviament.
Recupera el nivell de zoom anterior.
Recupera el nivell de zoom posterior.
Permet desplaçar-se pel mapa en petits intervals.
Permet augmentar i reduir el nivell de zoom dins de les següents escales predefinides: 1:2.000, 1:5.000, 1:10.000, 1:25.000, 1:50.000, 1:100.000, 1:250.000, 1:500.000, 1:1.750.000.
Bloc de control
El bloc de control es composa de tres pestanyes:
Cerca
Capes
Llegenda

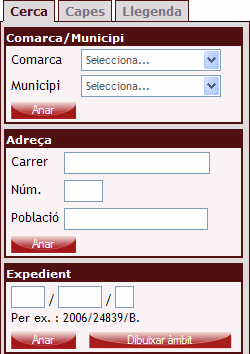

Cerca
Permet localitzar en el mapa una de les dades següents:
- Comarca.
- Municipi.
- Adreça, dins d'una població.
- Expedient, a partir d'un codi d'expedient.
A la part inferior de la pestanya Cerca es troba el mapa guia, on s'indica la part del territori que s'està visualitzant en la finestra del mapa.

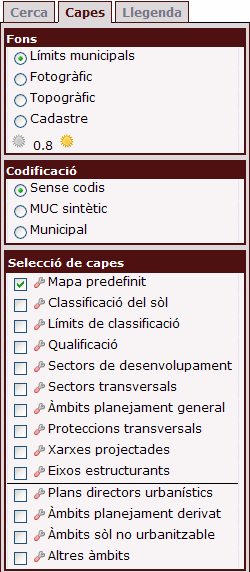

Capes
Permet gestionar el mapa de fons, les capes de planejament i la codificació que es mostra en el mapa.
- Fons: permet triar la imatge de fons del mapa, entre una d'aquestes opcions: límits municipals, base fotogràfica, base topogràfica o base cadastral.
Permet disminuir el nivell d'opacitat de la imatge de fons triada.
Permet augmentar el nivell d'opacitat de la imatge de fons triada.
- Codificació: permet seleccionar la codificació del planejament. Es pot triar entre:
Sense codis: es mostra el planejament sense codis.
MUC sintètic: es mostra el codi estàndard definit pel DPTOP per sistematitzar el planejament, de manera que podem visualitzar un mapa sintètic i homogeni en tot el territori.
Municipal: es mostra el codi original utilitzat en el planejament aprovat. Aquesta codificació pot variar entre diferents municipis.
- Selecció de Capes: permet triar el planejament que es visualitza en el mapa.
La opció "Mapa predefinit" va aumentant el nivell de detall del mapa a mesura que ens acostem al territori. En les escales més grans es mostra la capa de classificacions. Si ens acostem al territori es mostra la capa de qualifacions i els sectors de desenvolupament.
Per personalitzar el mapa, es pot desactivar el mapa predefinit i activar les capes que es volen visualitzar. Algunes capes (com la de qualificacions) poden no estar disponibles en les escales més grans del mapa.
Permet desplegar el menú d'opacitat del mapa predefinit o de la capa seleccionada.
Permet disminuir el nivell d'opacitat del mapa predefinit o de la capa seleccionada.
Permet augmentar el nivell d'opacitat del mapa predefinit o de la capa seleccionada.
Llegenda
Permet conèixer el significat dels colors i tipus de línia que es mostren en el mapa.
Obre el document de la llegenda ampliada en format pdf.
